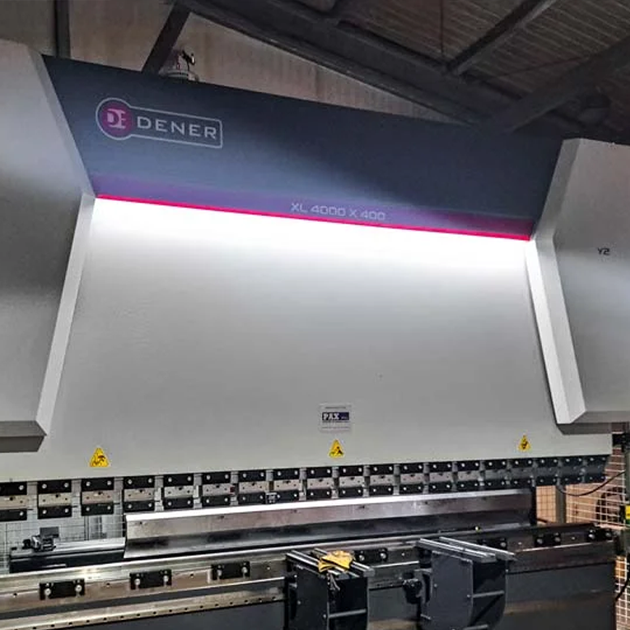

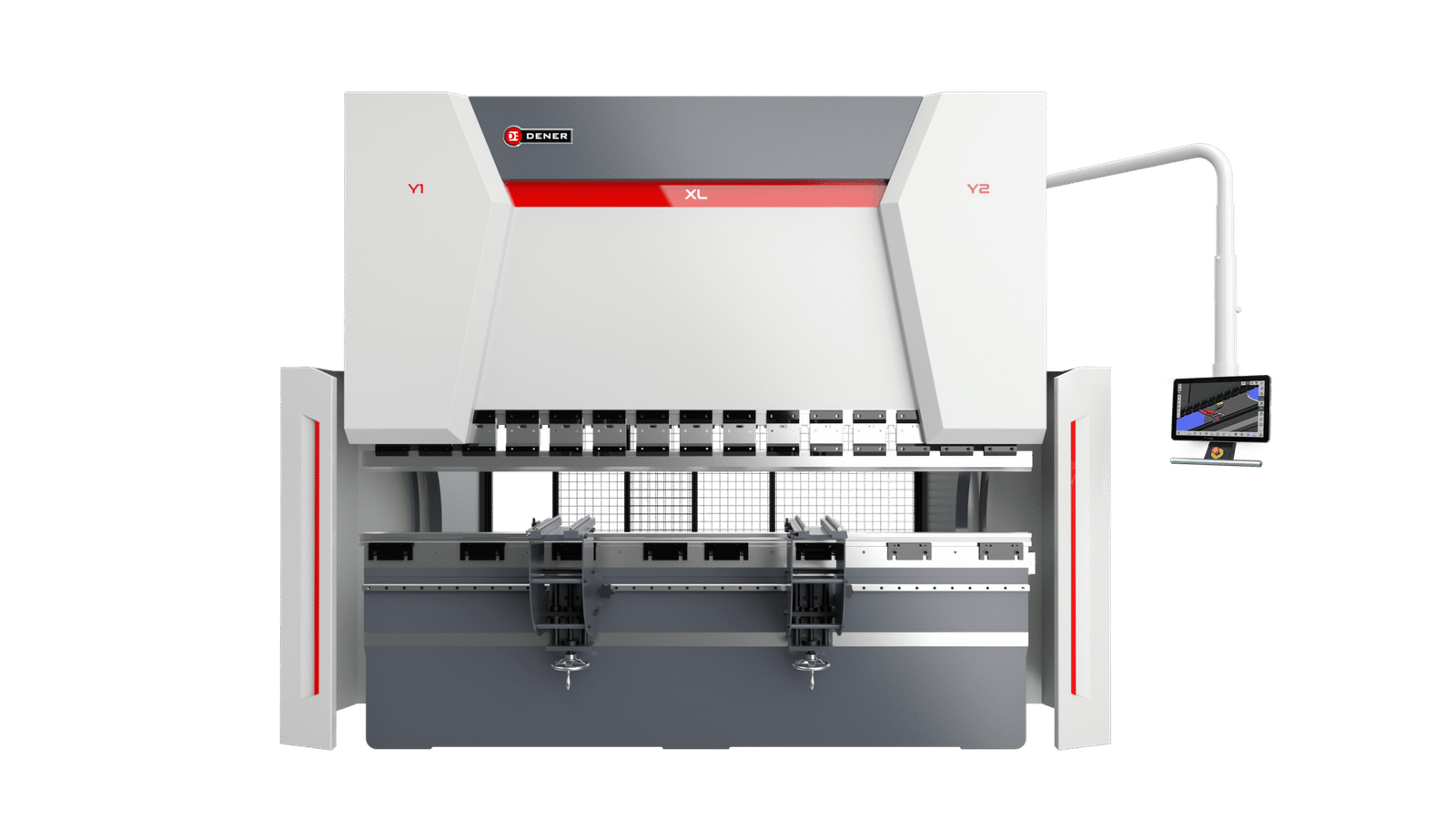

La Pressa Piegatrice CNC DENER XL

è nata con l’obiettivo di essere flessibili, affidabili e avanzate; Dener utilizza le più rigorose tecnologie di produzione al fine di realizzare macchine di altissima qualità. Basato su un design collaudato, Dener ha aumentato la velocità di lavoro, corsa, apertura e le capacità di pressatura delle macchine XL.

DENER XL è una pressa piegatrice idraulica sincronizzata con un controller CNC Grahical 3D che offre un funzionamento sempli- ce, una programmazione 3D o numerica e una facile impostazione della piegatura per il calcolo automatico della sequenza di piega. La funzione di programmazione 3D e DXF con ESA S 675 W offre la possibilità agli utenti finali di programmare queste funzioni rendono le presse piegatrici idrauliche CNC Dener XL molto popolari nelle industrie della lamiera

Risultati di piegatura ad alta precisione.

Rilassamento delle tensioni applicato e telaio solido.

Maggiore profondità della gola, corsa più lunga e maggiore luce.

Nuovo design più resistente e veloce, con meno rumore operativo.

Cambio e allineamento degli utensili più rapido.

Costi di produzione ridotti.

Componenti provenienti da marchi affidabili e riconosciuti in tutto il mondo.

Facilità di manutenzione e riparazione.

Configurazione della pressa idraulica

Registro posteriore

X, R assi
X, R, Z1, Z2 assi
X, R, Z1, Z2, X Prime assi
ATF – X1, X2, R1, R2, Z1, Z2 assi
X1, X2, R, Z1, Z2

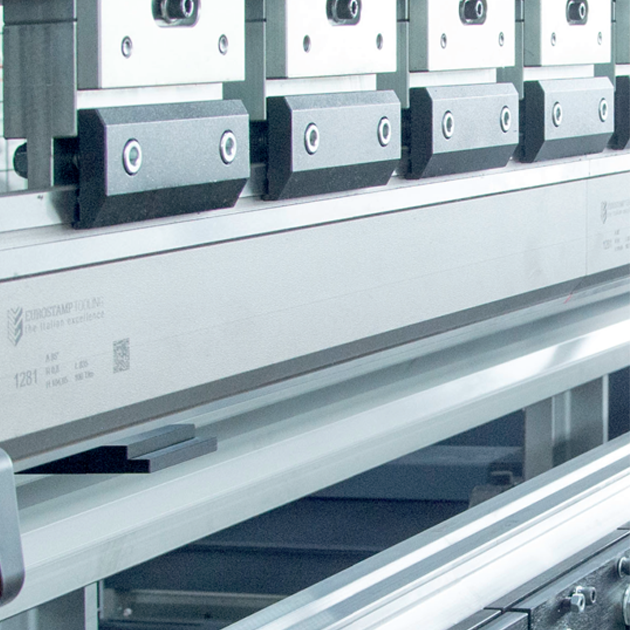

Attacco punzoni standard (europeo)

Promecam
Wila

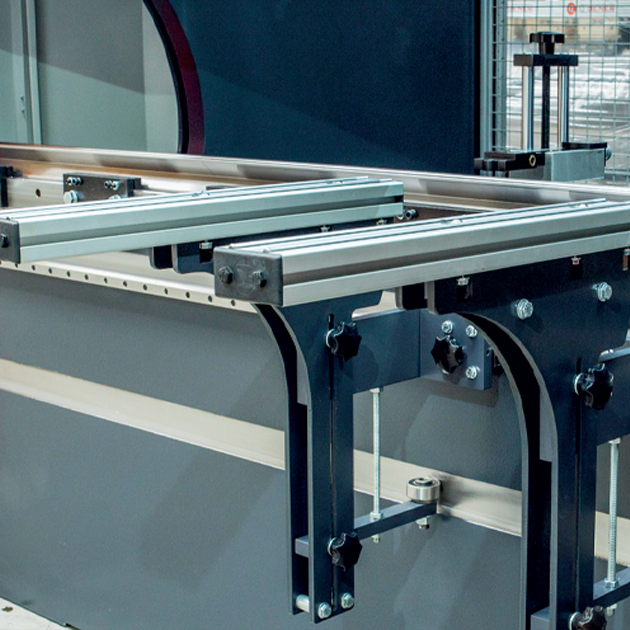

Mensole di supporto
anteriori

Assistenti frontali controllati da CNC

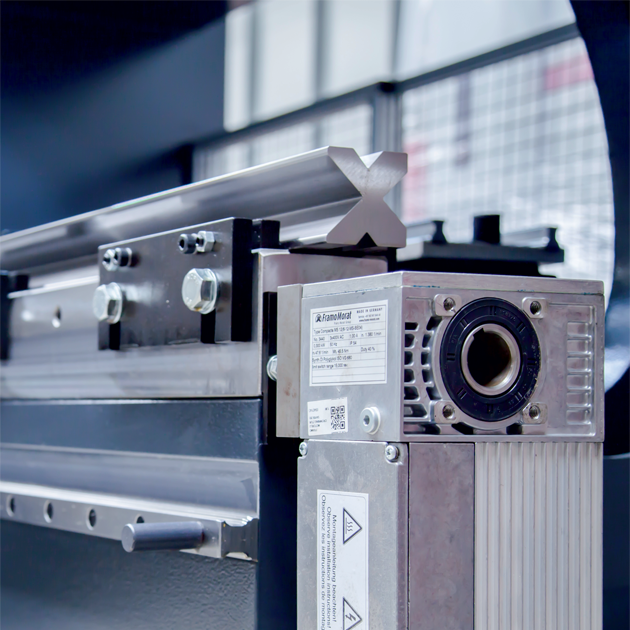

Bombatura motorizzata

Bombatura motorizzata tipo “Wila” controllato dal CNC
Bombatura manuale

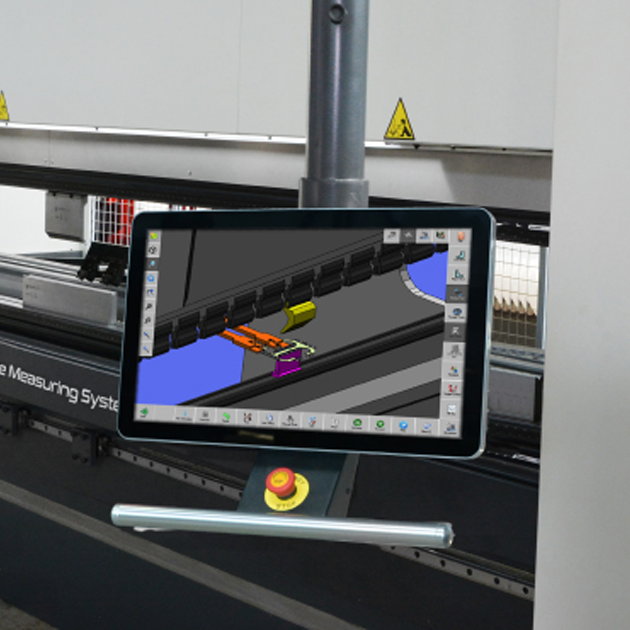

Unità di Controllo

ESA S 875 W CONTROLLER
DELEM DA 66T

Altre configurazioni della pressa idraulica

Luci frontali e posteriori

Pedale con pulsante di emergenza

Sistema di DSP laser

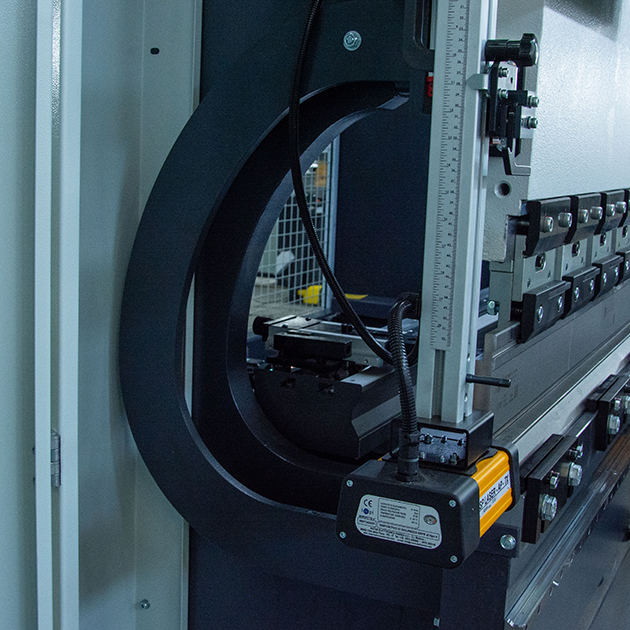

Incavo maggiorato

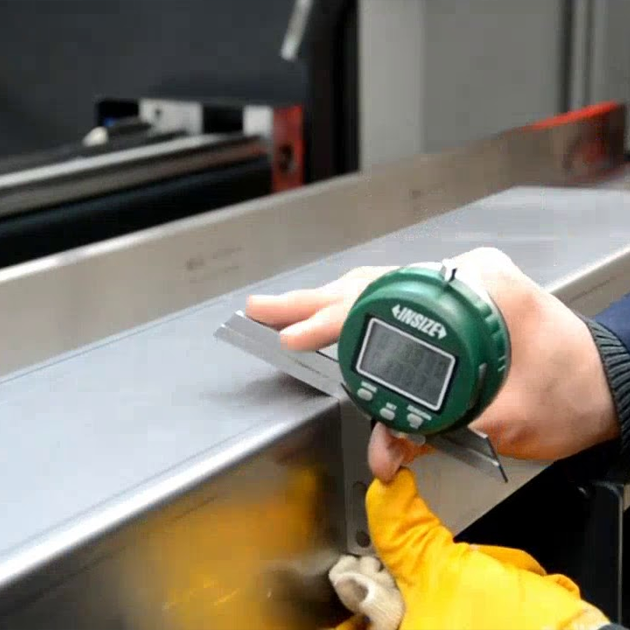

Sistema controllo angolo di piegatura

Contattaci per una consulenza personalizzata!

Stai cercando una soluzione di piegatura che combini precisione, velocità e affidabilità? Le presse piegatrici CNC DENER XL sono progettate per superare le tue aspettative

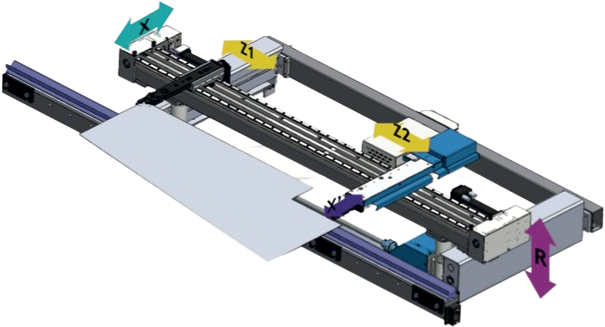

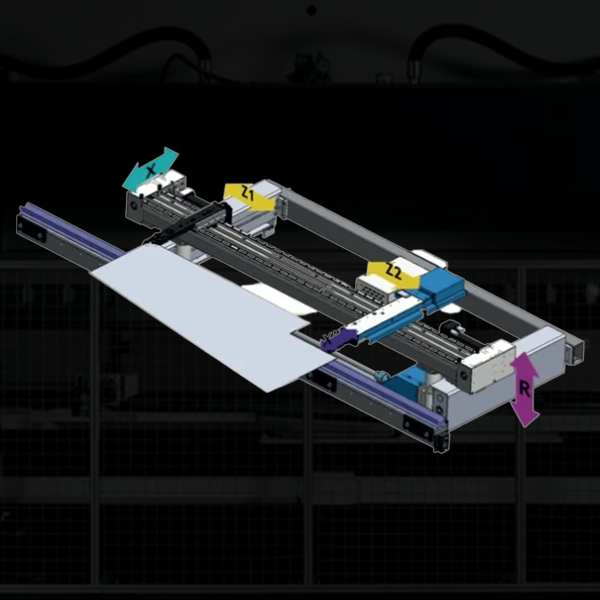

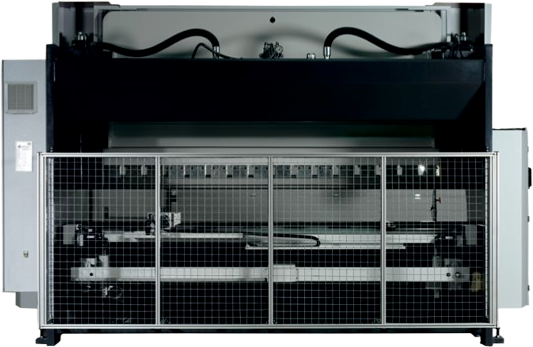

Registro posteriore della pressa idraulica

Il registro è un concetto principale per gli operatori delle presse. Se viene richiesto un completa multi stazione di piega o singola stazione la XL offre soluzioni con 6 differenti opzioni di riscontro posteriore. Basata sulla geometria delle parti e delle loro complessità, tutti i modelli di registro posteriore sono particolarmente progettati per raggiungere alta precisione e alta velocità

Sistema standard
di registro posteriore

X – R CNC assi

Asse x a ricircolo di sfere

Due guide lineari per vite a ricircolo di sfere

Corsa asse X 750 mm

(Distanza utile totale del calibro 1040 mm) Corsa asse R 250 mm

Precisione di posizionamento dell’asse X +/- 0,03 mm

Sistema opzionale
di registro posteriore

X, R assi

X, R, Z1, Z2 assi

X, R, Z1, Z2, X Prime assi

ATF – X1, X2, R1, R2, Z1, Z2 assi

X1, X2, R, Z1, Z2

Sistema opzionale
di registro posteriore

Sistema standard di registro posteriore

X – R CNC assi
Asse x a ricircolo di sfere
Due guide lineari per vite a ricircolo di sfere
Corsa asse X 750 mm
(Distanza utile totale del calibro 1040 mm) Corsa asse R 250 mm
Precisione di posizionamento dell’asse X +/- 0,03 mm

Sistema opzionale di registro posteriore

X, R assi
X, R, Z1, Z2 assi
X, R, Z1, Z2, X Prime assi
ATF – X1, X2, R1, R2, Z1, Z2 assi
X1, X2, R, Z1, Z2

Equipaggiamenti opzionale di registro posteriore

X, R assi

X, R, Z1, Z2 assi

X, R, Z1, Z2, X Prime assi

ATF – X1, X2, R1, R2, Z1, Z2 assi

X1, X2, R, Z1, Z2

Equipaggiamento opzionale

Fessler AKAS 2M Laser + Fessler PLC

Fiessler laser viene consegnato con Fiessler safety PLC.

Fessler AKAS 3M Motorzed Laser + Fessler PLC

Fiessler laser viene consegnato con Fiessler safety PL

Scopri le Presse Piegatrici Idrauliche Disponibili

Vai al Catalogo

Specifiche tecniche della pressa idraulica

XL	1560	2060	2660	26100	30100	30135	30175	30220	30320	36175	36220	36320	40175	40220	40320	40400	40600	60220	60320	60400	60600
Lunghezza di piega (mm)(A)	1550	2050	2650	2650	3020	3020	3020	3020	3020	3650	3650	3650	4050	4050	4050	4050	4050	6050	6050	6050	6050
Capacità di piega (ton)	60	60	60	100	100	135	175	220	320	175	220	320	175	220	320	400	600	220	320	400	600
Velocità avvicinamento (mm/sn)	180	180	180	160	160	160	150	140	140	150	140	140	150	140	140	80	60	100	80	60	60
Velocità di piega (mm/sn)	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	8	8
Velocità di ritorno (mm/sn)	160	160	160	150	150	140	130	130	120	130	130	120	130	130	120	80	60	100	80	60	60
Corsa (C)	220	220	220	300	300	320	350	350	400	350	350	400	350	350	400	400	455	350	350	400	455
Apertura (D)	410	410	410	530	530	550	600	600	650	600	600	650	600	600	650	650	650	600	650	650	680
Incavo montanti (E)	400	400	400	450	450	450	450	450	450	450	450	450	450	450	450	600	600	450	450	600	600
Passaggio montanti (B)	1250	1650	2150	2150	2555	2555	2555	2555	2555	3100	3100	3100	3550	3550	3550	3550	3550	5100	5100	5100	5100
Lunghezza (L)	2445	2845	3345	3320	3725	3745	3745	3745	3785	4290	4290	4330	4740	4740	4780	5000	5000	6775	6815	6855	7100
Larghezza max (W)	2200	2200	1930	2260	2260	2250	2290	2290	2290	2290	2290	2290	2290	2290	2290	2770	2500	2650	2500	2500	2660
Larghezza senza supporti frontali (Y)	1330	1335	1330	1695	1670	1710	1710	1710	1740	1710	1710	1740	1710	1710	1725	2310	3130	1760	1760	2270	3190
Altezza (H)	2390	2390	2390	2400	2770	2825	3025	3050	3100	3025	3050	3100	3025	3050	3100	3555	3755	3000	3100	3605	3755
Altezza tavola lavoro (F)	900	900	900	900	900	900	900	920	920	920	920	920	920	920	920	1095	920	920	1095	1000	1000
Profondità fossa	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	850	0	0	0	1030
Motore principale (KW)	7,5	7,5	7,5	11	11	15	22	22	30	22	22	30	22	22	30	45	45	22	30	45	45
Olio (lt)	100	100	100	190	190	190	300	300	400	300	300	400	300	300	400	400	600	300	400	400	600
Peso approssimativo	4250	4800	5500	7900	8550	9500	11500	11700	14450	12200	12350	15450	13100	13200	17650	24500	40500	18000	22850	31200	50000

Configurazioni e Alternative alla Piegatura Idraulica

La serie Dener XL è il punto di riferimento per chi cerca potenza e affidabilità su grandi spessori. Tuttavia, in base alle tue specifiche esigenze di officina, potresti valutare tecnologie diverse:

Cerchi maggiore velocità e risparmio energetico? Scopri la precisione della Pressa Piegatrice Elettrica Nuova o l’innovativa Piegatrice Ballscrew a Vite.
Hai un budget prefissato? Valuta una Piegatrice Usata revisionata, ideale per ottimizzare l’investimento senza rinunciare alla qualità.
Devi completare la linea di taglio? Abbina alla tua pressa un sistema di Taglio Laser Nuovo (scopri i brand Cutlite Penta e HSG) o una Cesoia Usata.

Torna alla panoramica generale Gamma Macchine Dener per confrontare tutti i modelli disponibili.

Parla con un esperto e personalizza la tua pressa idraulica !

Ogni azienda ha esigenze diverse, e per questo la personalizzazione della tua pressa piegatrice è fondamentale. Che si tratti di dimensioni specifiche, caratteristiche avanzate o funzionalità su misura, il nostro team è pronto a lavorare con te per creare una soluzione che ottimizzi la tua produzione. Contattaci per scoprire come possiamo adattare la pressa piegatrice alle tue necessità, garantendo efficienza, precisione e performance.
